STSの反腐食の防水メートル箱、IP54屋外のメートル箱

STSの標準的な以外格子GPRS IP54はスマートな前払いされた太陽メーターで計る箱を防水する

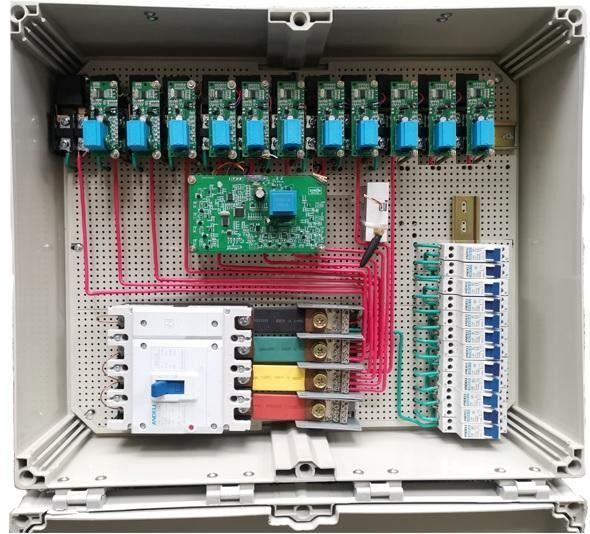

モデルSTB560-Aのメーターで計る‐箱は（以後Mの‐箱として参照した）箱で、測定及び制御装置（MCU）、GPRSモジュール、LORA-RFモジュールおよび顧客のインターフェイスの単位（CIU）構成される多‐機能メーターで計る解決である。各Mの‐箱はGPRSによって管理者がMの‐箱を作動させ、すべてのメートルのエネルギー消費情報を遠隔に読むことができるように遠端サーバーにアクセスできる。

Mボックスは信頼できる絶縁材の性能のPC （ポリカーボネート）カバーそしてABS基盤で、高力、よい構成され10年以上の抵抗、反‐の腐食、反‐の老化および寿命を炎にあてる。それは異なったメーターで計る単位、容易な取付け、隠されたケーブルテレビ回線への接続および安全な操作の多数の組合せの特徴との住宅建設か市民電力網の変形で広く利用される、ことができる。

Mの‐箱の作動によってすべてのメートルのエネルギー消費情報を遠隔に読めば、公益事業会社が主として彼らの電力網の管理効率を改善するのを助けることができ管理コストを削減する。

ユーザーのために、CIUはLORA-RFコミュニケーションによって彼らの家にまたそれらがデータを読むことはだけでなく、便利である達成ししかしエネルギー測定の中断を取付けたようにMの‐箱からのエネルギー消費 データ、およびユーザーに表示を避けることができる。従って、これはエネルギーの測定、使用および管理を結合する完全なメーターで計る箱の解決である。

電気変数

電気磁気両立性

Mボックス次元:

機能性

1. 測定

   肯定的な能動態および予備活動的なエネルギー測定機能。

2. 前払い

   0のユーザーへのユーザーの信用の回転がCIUの入力20digitsトークンによって再充電できる場合のMボックス スイッチ負荷供給。

3.低い信用

   警報価値は対応するトークンの入力によって置くことができる。

4. 負荷制御機能

   Mボックスは負荷制御の境界のために現在の力が境界より多くならプログラムすることができる。メートルはユーザーの負荷を断ち切る。

5.でき事の録音

   Mボックスはでき事電源遮断カバー入り口/逆の現在のおよびでき事の最も最近の10時の時の合計処理時を記録する。

6.自己テスト

   Mボックスに自己診断機能がある、LCDをテストし、等を中継で送り、結果を直接報告できる。

7. TOUの税率:

   TOUの税率は対応するトークンの入力によって置くことができる。

8.過振のコレクション:

   電気の過振は一日一日とまたは月ごとに集めることができる。

9.情報照会:

   消費者は入力によって残る、総購入された総信用CIUの短いコード信用のようなデータを点検できる。

10. 反タンパー:

   メートルは磁界および開いたカバーでき事の検出の後で自動的に弁を閉める。

11. コミュニケーション:

   ①GPRS:MボックスはGPRSモジュールを通してデータベース サーバーにAMIのシステム・コミュニケーションと利用できる

   ②LORA-RF:LORA-RFによるMボックスとのCIUコミュニケーション。

ポーランド人/壁に取付け

設置付属品の全セットは、横及び縦線およびたがを含んで、箱からの詰められた独立している。鉄棒およびたがのサイズ情報は映像で見ることができるが、上で示されているように、パート1たが、パート２鉄棒およびパート3縦線である。

下のステップは電気棒にインストール プロセスの間に踏まれる:

✽はメートル箱の裏側の適切な位置に鉄棒のための縦線およびボルト、およびねじとの苦境を取付ける。

✽はボルトに鉄棒を取付ける。

✽は棒にたがを修理する。

✽はねじを使用してメートル箱が付いているたがを固定する。

縦線の全く2単位、鉄棒の2単位および取付けのためのたがの2単位がある。

送電線の関係

送電線はメートル箱の底に集中され、ケーブルの定着液を通して挿入され、そして入力ターミナル、中立ターミナルおよび出力ターミナルのねじの下で接続される。入力ケーブルはBVの‐ 50mm2より小さい銅ケーブルではないし出力ケーブルはBVの‐ 16mm2より小さい銅ケーブルではない。

メートル箱の中の入力ターミナル、中立ターミナルおよび出力ターミナルの構成は次示されている。

関係の棒の詳しい数は項目3.2.9、3.2.10及び3.2.7で示されている。

下記に示されているように接続図:

CIUの取付け及び関係

CIUはユーザーの家に取付けられている装置である次接続図に続く顧客のインターフェイスの単位、意味する。その関係方法はメートルの関係として類似している。UIUはエネルギーを測定しないが、代りに、ちょうど測定されたエネルギー データを表示する。従ってUIUのLおよびN段階の出力ラインは使用されて強制的ではない。

CIUsの送電線を取付けた後、CIUはLORA-RFモジュールによってMボックスに自動的に接続する。

前払いされた水道メーターを再充電する3つの解決

1. Stronpayの販売ソフトウェアによって

地域の販売店による➯はまたは手持ち型の移動式販売の単位指す

販売ソフトウェアの操作

1. ログインの販売システム

2. メートル数登録

3. カスタマ情報登録

4. 価格設定

5. 開いた記述

6. /メートルを満たすこと販売

7. トークンを得なさい

8. キーパッドとメーターで計るべき入れられたトークン

9. 首尾よく再充電

2. APIの第三者のプラットホームかローカル移動式支払によって

携帯電話での➪

API:第三者APPおよびStronpay私達の販売ソフトウェアを接続する一致である適用業務プログラムインターフェース。

3. AMIシステムによって

➪はLORA-RFおよびGPRSモジュールで遠隔に再充電する

AMIシステムによって再充電する方法か。
